How to connect NeXT components

NeXTのセットアップ方法

ハードウェア編

NeXT ColorStationのセットアップ

NeXT ColorStation, TurboColorStationのセットアップには、
- ColorStation (TurboColorStation)本体
- キーボード、マウス（Turbo ColorStationの場合にはADBも可）
- サウンドボックス（Turbo ColorStaionの場合にはADB用のサウンドボックスも可）
- 専用３又ケーブル（Yケーブルとも言う）
- ColorMegaPixel Display（またはSync On Greenに対応したモニター　NeXT FAQ参照）
- 電源ケーブル(NEMAタイプ　汎用品でも可）
が最低必要です。特に３又ケーブルは特殊な役割をするので重要です。
ColorStation Display Connecter -> Sound Box -> KeyBoard -> Mouseの順に接続します。他の方法ではつながりません。
NeXT TurboColorStationにADB Keyboard, Mouseを接続する場合には、Non ADBタイプのサウンドボックスではなく、ADBタイプのサウンドボックスが必要です。Keyboard, MouseともにNeXT純正のものでなくては起動できません。（Mac用のものなどを接続すると故障の原因になるので、興味本意で接続してはいけません。）

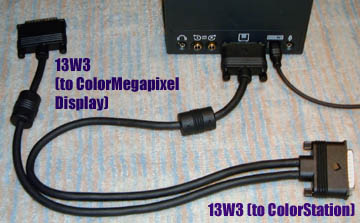

NeXT純正の3又ケーブル
二つのケーブルが生えている方をColorStation に接続します。

これをなくすと標準品では販売されていないので、気をつけよう。

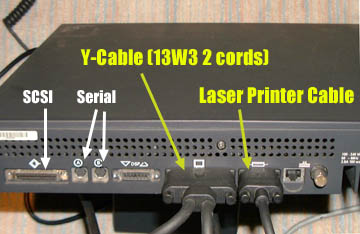

ColorStationの背面
Displayコネクターに三又ケーブルが繋がっているのがわかる

この機体にはNeXT Laser LevelII Printerの9ピンケーブルも繋がっている。（プリンターはなくても特に起動には関係ありません）

SCSIは標準的な50Pin Mini D-SUB, SerialはMacのRS-422と良く似たピン配置

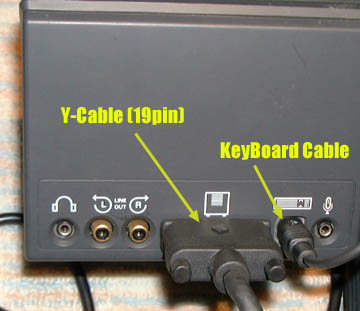

サウンドボックスには三又ケーブルの19pinのほうを接続し、KeyBoardケーブルも接続します。サウンドボックスがないとKeyBoardがつながりません。
また、TurboColorStationの場合にはADB KeyBoard, Mouseが接続できます。その場合には、写真のNon ADBタイプのサウンドボックスではなく、ADBタイプのサウンドボックスでなくてはなりません。（ColorStaionの場合は、接続しても電源が入りません。）

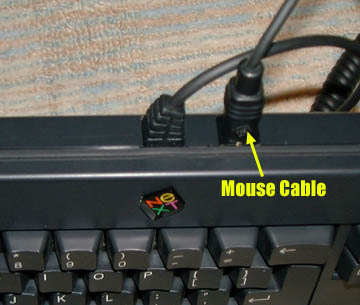

MouseはKeyBoardのうらのここにさします

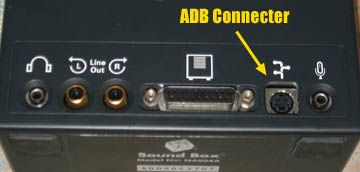

ADBタイプのサウンドボックス
裏側にADBコネクターが配置されている以外、Non ADBタイプとの外見上の区別はありません

ADB KeyBoard, MouseはNeXT純正のもの以外は認識しません

NeXT CUBE, Station, TurboStation(mono-chrome)のセットアップ

NeXT CUBE, Station, TurboStationのセットアップには、
- CUBE (Station, TurboStation)本体
- キーボード、マウス（Non ADBタイプのみ　ADBは不可）
- 専用D-SUB19ピンモニターケーブル
- MegaPixel Display
- 電源ケーブル(NEMAタイプ　汎用品でも可）
が最低必要です。
MegaPixel Displayが接続の要になります。後期のMegaPixel Displayは、若干接続が異なるようですが、基本的には同じです。この件についてはNeXTのTIPSのコーナー（工事中）で紹介します。
Moniter Connecter -> MegaPixel Display -> KeyBoard -> Mouseの順に接続します。他の方法ではつながりません。

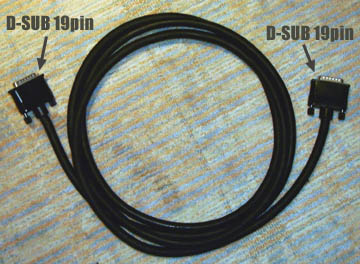

NeXT CUBE用D-SUB 19pin Moniter Cable
写真はCUBE純正の10フィートケーブル。Station用のものはもっと短いもの（2フィートくらい）が付属していた。

19pin D-SUBが市販品（標準品）ではないのでこれをなくすと入手が難しい。

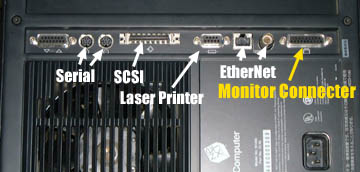

NeXT CUBEの裏側
接続はMacよりもフレンドリー（？）で、モニターに19pinのモニターケーブルを繋げばいい。

写真は040CUBEのロジックボードで、EtherNetが10BaseTが装備されているのと、SCSIがMini D-SUB 50pinになっている。

Station, TurboStationもだいたい同じ様なコネクター類を装備している。

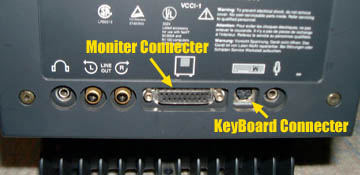

MegaPixel Displayの背面
電源がないのは、CUBE (Station, TurboStation)から供給されるため。もちろん電源が連動している。（X68000みたい）

モニターコネクターのとなりにキーボードコネクターがある。これにキーボードを接続する。

マウスはこのようにキーボードに接続する。
Non ADBタイプのみで、ADBのものは接続できない。
