JackHammer NuBUSカードの外付けコネクターの変更方法

JackHammerの外付けコネクターは68pinD-SUBタイプのラッチ式のコネクターを採用しているが、近年ではDOS/Vを中心にほとんどのメーカーが68pinD-SUB ネジ式に統一されてしまった。このため、外付けで使用するためのコネクターやケーブルが一般の量販店などでは入手しにくくなってしまった。

しかし、実は、D-SUBタイプでピン配置は全く同じで、なおかつネジ穴もすでに用意されているため、容易にネジ式に対応可能なのである。

以下に図解する。

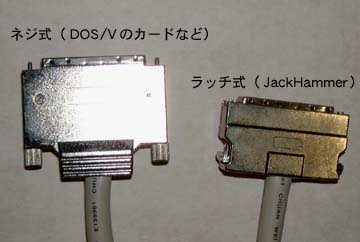

	ラッチ式コネクターとネジ式コネクター 実際には固定方法が違うだけで、ピンの構造は全く同じもの

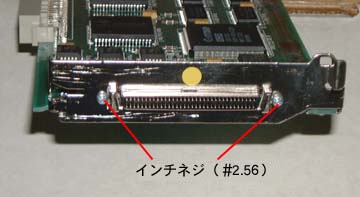

	取付け部分 JackHammerのコネクターのラッチの横にちいさなネジがとめられている これがネジ式のポスト（とめボルト）の取り付け用の穴になる 精密ドライバーではずすことができる

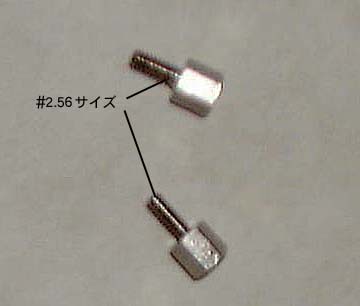

	ネジ式のポストを用意する #2.56サイズ（インチ）のポストでネジ屋さんで購入できる 秋葉原では、「ねじの西川」か「ヒロセムセン」で常時あつかっている（２個で３００円くらい）

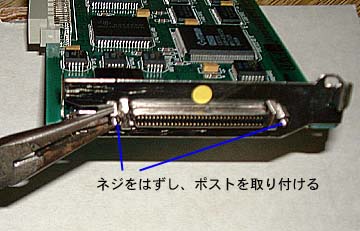

	とりつけ インチのスパナがなかったのでラジオペンチでしめている あまり力をいれて締めると、ネジきれて取りかえしのつかないことになるので注意

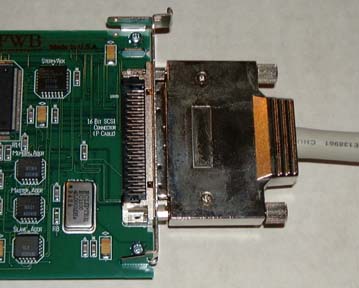

	完成 これでハードウェアRAIDなどの付属のケーブルで接続可能になった ラッチはついたままでも邪魔にならない
