Roland S-770 にSCSI Adapter KITを使ってCF RaizinMonsterをセットアップする。

多くのユーザーさんから問い合せがあったRoland S-770専用の内蔵SCSIアダプターKITが出来てきました。さっそく使ってみます。内蔵のHDDをCF AztecMonsterに交換することもできますが、今回はCF RaizinMonsterを組み付けてみます。

06_CF_Raizin_S770_SCSI

真ん中の基盤がアダプター基盤です。S-770固有の超変態40ピンSCSIコネクターを通常の50ピンSCSIに変換します。

00_Roland_S770

Roland S-770です。なにはなくとも筐体を開けます。

01_TOP_SCREW

天井のネジを外します。

02_SIDE_SCREW

側面のネジを外します。

03_BACK_SCREW

背面のネジも外します。

04_HDD_Cable

40ピンのHDDケーブルです。

05_40pin_SCSI

これが悪名高き40ピンコネクターです。

07_SCSI_Adapter_Connection

40ピンケーブルと50ピンSCSIケーブルを接続します。40ピンケーブルの方向に注意して下さい。赤いラインが1番ピンになります。絶対に間違えないで下さい。電源ケーブルも挿します。

08_CF_RaizinMonster_setup

CF RaizinMonsterを接続します。FDDからシステムを転送しますので、仮組みです。

09_BOOT_from_FD

SYSTEM FDから起動します。

10_Performance_display

起動しました。見やすいので、テレビに表示して使います。普通の家庭用のテレビで映ります。

11_Disk_Tool

SYSTEM->Disk Tools->Utilityを選択します。

12_current_Drive

SCSIにドライブが現れます。フォーマットされてないので、フォーマットします。その前にカレントドライブにID0を選択します。

13_Format

Formatを選択します。

14_Fomatting

フォーマット中です。

SysSAVE

フォーマットが終わったら、システムを転送します。

15_BOOT_from_CF

フロッピーを取り出して、電源を入れ直して再起動します。CFのSYSTEMから起動しています。

16_LOAD_FD

フロッピーからファイルを読み込んでみます。

17_LOADING

のんびり読み込みます。

18_SAVE_CF

こんどはカレントドライブをCFにして、保存してみます。速い速い。

19_FDD_ENABLER

FDDケーブルをFDDから外して、アダプターのコネクターに挿します。これで、FDDを外した場合に、起動時にFDDをシークしたままフリーズするのを回避します。

PrintFDDのピンアサインはこんな感じ。Track0とDisk ReadyをGNDに落としてFDDが接続してますよ状態にしています。

20_CF_RaizinMonster_built-in

FDDを外して、CF RaizinMonsterを組み立てます。リア側のネジが2個とりつけられないのですが、気にしないで下さい。

21_S-770_wCF_RaizinMonster

できあがりです。

Ensoniq ASR X PRO でSD FuzinMonsterを使う

Ensoniq ASR X PROが手に入ったので、SD FuzinMonsterの動作検証をしてみます。以前にASR-XでCF RaizinMonsterを試験していますが、今回も同様に特注のケーブルを使用します。

00_ASR-Xpro_SD_FuzinMonster

SD FuzinMonsterと特注SCSIケーブル、Transcend 2GB SDカードを使います。

01_SETUP_FuzinMonster

ASR X PROのSCSIコネクターとSD FuzinMonsterをSCSIケーブルで接続します。SD FuzinMonsterの電源は今回は、外付けですが、内蔵FDDから直接接続しても大丈夫です。

02_Format_Disk

Systemモードで”Disk Utilities”メニューでFormatします。

03_Format_successful

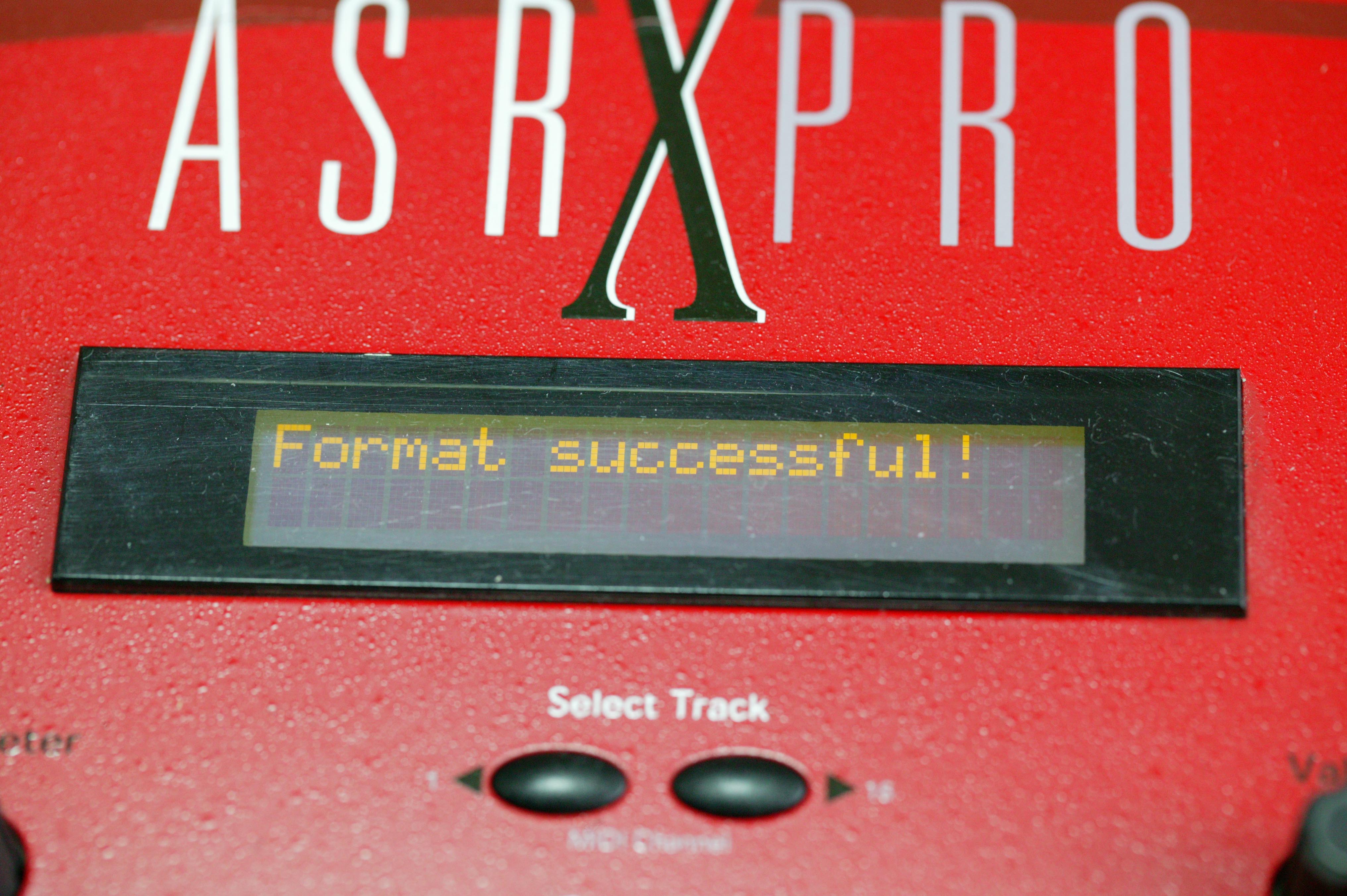

Formatが完了しました。

04_Select_save_device

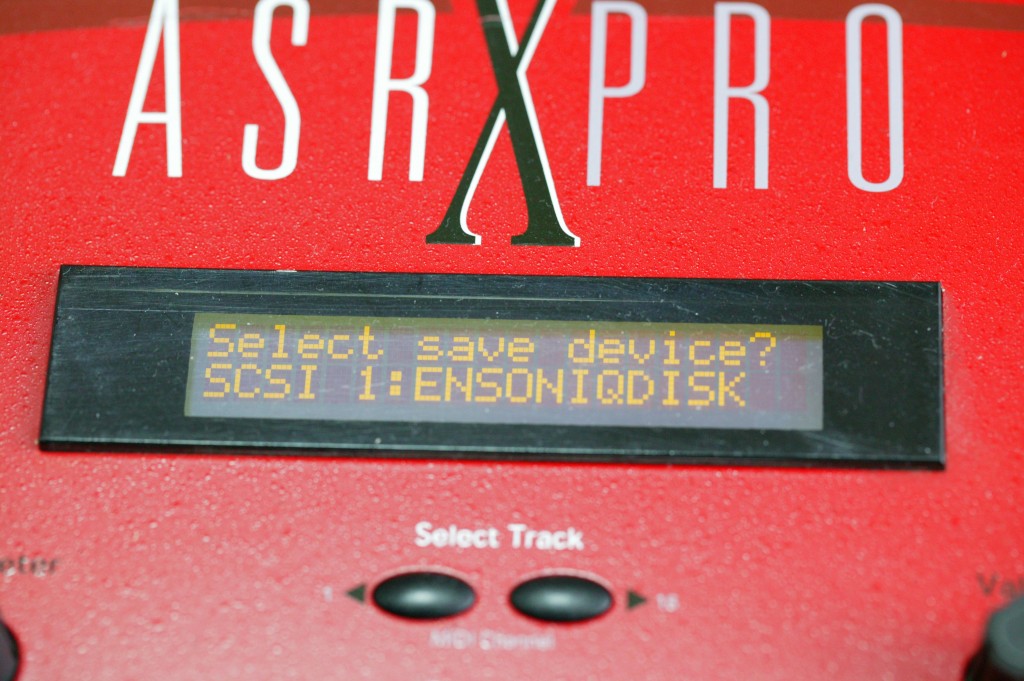

ファイルを保存してみます。Saveモードの”Select save device”メニューでSCSIを選択します。

05_Save_Sound

SOUNDを保存してみます。

06_Successful_save

保存ができました。

07_Load_Sound

今度はファイルを読み出してみます。先ほど保存したSOUNDファイルをLoadします。

08_Success_Load

読み込みができました。

09_Exchange_Medis

Transcend 2GBのSDメディアを取り出して、こんどはPlextorの2GBのSDメディアに交換してみます。

10_HOT_SWAP_FORMAT

DiskモードでFormatをしてみました。HOT SWAPも問題なく大丈夫です。

E-mu e6400UltraにCF AztecMonsterとSD FuzinMonsterを内蔵させる

AKAIのMPC, Sシリーズのユーザーさんと同じかそれ以上の熱烈な支持がある、E-muのサンプラーのひとつ e6400UltraでCF AztecMonsterSD FuzinMonsterをテストします。

00_e6400_Ultra_front

E-mu e6400Ultraです。EOS 4.03、内蔵メモリー68MB、内蔵ハードディスク9GBです。

01_CF_AztecMonster_FuzinMonster

テストするCF AztecMonsterとSD FuzinMonsterdです。汎用のSCSI 50pin IDCコネクターフラットケーブルが必要になります。

02_SCSI_Cable_connecting

E-mu e6400Ultraのマザーボード上のSCSIコネクターを見つけます。ボックスタイプでないので、方向に気をつけてSCSIケーブルを挿します。基盤に「1」とプリントされているピンに1番ピンがくる様に挿して下さい。

03_CF_AztecMonster_Sandisk_Extreme_32GB

CFは、SanDisk Extreme 32GBを使います。

05_FORMAT_CF_Card

DISKモードのUtilityで、Formatを実行します。オリジナルのQuantumをまちがってFormatしないようにしましょう。

06_BackUP_to_CF

Quantum HDDをバックアップします。

07_CF_Error

なぜかエラーが出てしまいました。どうも32GBの容量がダメのようです。EOS version 4.03なので、ダメなのか、相性なのかは不明です。

08_SD_CF_CONV_SP_8GB

Silicon Power のSD 8GBとSD-CF変換アダプターを使ってみます。SD-CF変換アダプターはDeLOCKのものを使用しました。

09_BackUP_to_CF_SD

Format 後にBackupをとっています。

10_BackUP_Completed

Backupが完了しました。

11_setup_SD_FuzinMonster

SD FuzinMonsterをセットアップします。SDはSanDisk Extreme 128GBを使ってみます。

12_SD_FUZIN_Mount

Fc-1307 SD to CFというのがSD FuzinMonsterです。

13_BackUP_to_SD

Format後にバックアップをとっています。

14_Error_Occur

やはりエラーが発生してしまいました。128GBの容量がダメなのか、SanDisk Extreme の相性なのか、今度じっくり検証してみたいと思います。

15_Sandisk_Ultra_8GB

SanDisk Ultra 8GBに交換して使ってみます。

16_BackUP_Completed

Backupが完了しました。ちなみにSDカードをHOT SWAPした場合、CF RaizinMonsterに比べて、認識するのに時間がかかるみたいです。最初、画面が真白になったので壊れたのかと思いましたが、ちょっと待っていると認識しました。

MPC60のSCSI用ケーブルを作成して、CF AztecMonster、SD FuzinMonsterを内蔵させる。

MPC60のSCSIカードの内蔵用ケーブルを作成して、CF AztecMonsterSD FuzinMonsterを内蔵させます。

SCSIカードは今回、Stratos Technology製のSCSIカードを使用しましたが、MARION SCSIカードの場合には、MARION SCSI 変換アダプターキットが必要です(MARION SCSI変換アダプターキットを利用した場合には、このケーブルは必要ありません。MARION SCSIカードは、CF AztecMonsterを内蔵させることはできません)。CF RaizinMonsterDinoMonsterでも同様に内蔵が可能です。

01_Internal_SCSI_Cable_Components

内蔵ケーブル用の50芯のフラットケーブル、IDC 50ピンコネクター4個、圧接用の工具です。

02_MPC60_SCSI_CF_AZMN_FZMN

MPC60の内部です。SCSIカードと、SD FuzinMonsterを取り付けてあります。詳しい取り付けに関してはこちらを参照して下さい。

SCSIのIDがぶつからないように、それぞれのジャンパーを設定します。今回は、CF AztecMonsterをID=0、SD FuzinMonsterをID=1に設定しました。

03_Marking_Cable

ケーブルに現物合わせでコネクターの位置に印をつけます。

04_Connector_Clumping

印に合わせてコネクターを圧接します。コネクターは▼の刻印がある側が50芯ケーブルの1番になります(写真のカラーケーブルの場合は茶色のケーブル側、一般的なケーブルは赤色側が1番になります)。コネクターの方向を間違えないように注意します。

また、コネクターの取り付け方向も注意します。現物合わせで、どの方向に取り付ければいいかを確認します。その際、くれぐれもコネクターの1番の位置を間違えないようにしましょう。

05_Wiring_Cable

ケーブルを配線します。

06_Format_CF

DISKモードでフォーマットします。

07_Partition_CF

フォーマットが完了したら、パーティションを作成します。SCSIデバイスを変更するには、DISKモードのSELECT DISKでSCSI IDを選択します。



MPC60 MARION SCSIカード 内蔵SCSIコネクター変換アダプターとSD-SCSI変換 SD FuzinMonsterを使う

MARION SCSIカードの内蔵SCSIコネクターの変換アダプターが出来てきました。以前は作らないといっていたのですが、結局要望が非常に多かったので、作ることにしました。

ほぼ同時に、新型のSD-SCSI変換アダプター、SD FuzinMonsterのサンプルも出来てきたので、合わせて試用してみます。

1_MPC60_MARION_SCSI_Adapter

左からMARION SCSI INTERFACEカード、MARION SCSI変換 アダプター、SD FuzinMonsterです。SCSIカードをMPC60で使用するには、Roger LINN アップグレードROMが必要です。

2_FDD_Screws

まずはSD FuzinMonsterをMPC60に取り付けます。このMPC60は、SATA DinoMonsterが付いていました。

3_SD_FuzinMonster_SetUP

SD FuzinMonsterにFDDの金具を取り付けます。

4_SD_FuzinMonster_Built_UP

SD FuzinMonsterをMPC60の筺体に取り付けます。

5_MARION_SETUP

次にMARION SCSI INTERFACEカードを取り付けます。

6_Cable_Built_UP

MARION SCSI変換アダプターにケーブルを取り付けます。

7_SCSI_Adapter_SETUP

MARION SCSI 変換アダプターをMARION SCSI INTERFACEカードに取り付けます。26ピンコネクターに差し込むだけです。

8_SD_SETUP

SDカードを挿入します。カチリと音のするまで押し込みます。もう一度押し込むと取りはずせます。

9_Format_SD

DISKモードでフォーマットをします。

10_Partition_SD

フォーマットが終了したら、パーティションを作成します。

11_Sample_SAVE

サンプルファイルを保存してみます。

12_Saving_Sample

CF RaizinMonsterに比べると若干スピードが遅いです(PowerMacでのベンチマークテストでは、SDカードによっては速度が1Mbpsほどになるものもありました)。MPC60では、もともとSCSIの速度が遅いのでそれほど違いは感じませんでした。
